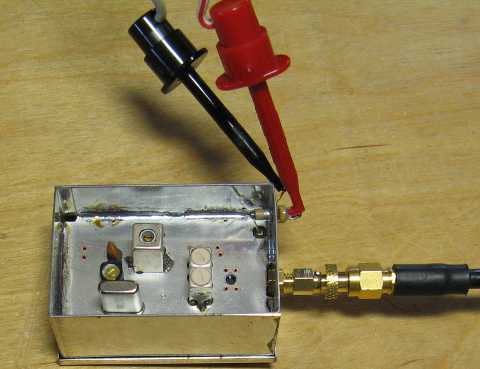

Die Baugruppe dient als Local-Oszillator für einen 28/432 MHz Transverter.
Die Schaltung besteht aus einem 101 MHz-Oszillator Buttler Oszillator, dessen Signal
anschließend vervierfacht und entsprechend verstärkt wird. Die Ausgangsleistung liegt
bei ca +10dBm, sodass mit der Baugruppe zwei IE-500 o. ä. Mischer angesteuert werden
können.

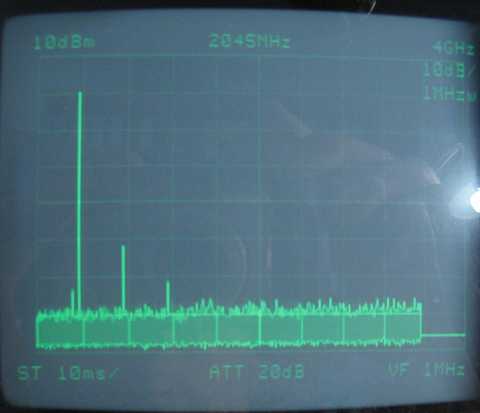

Die Nebenwellen sind bei dem Musteraufbau alle um min -40dBc unterdrückt.
(*) Zum Schutz des Analyser ist ein 10dB-Dämpfungsglied vorgeschaltet.
